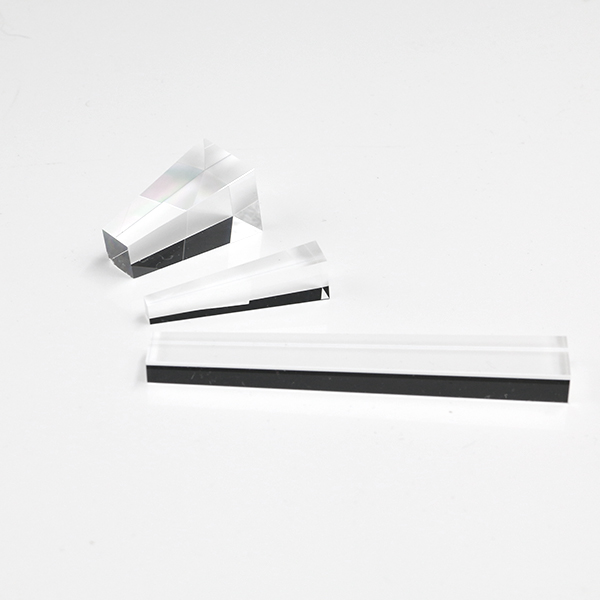

锥形导光管

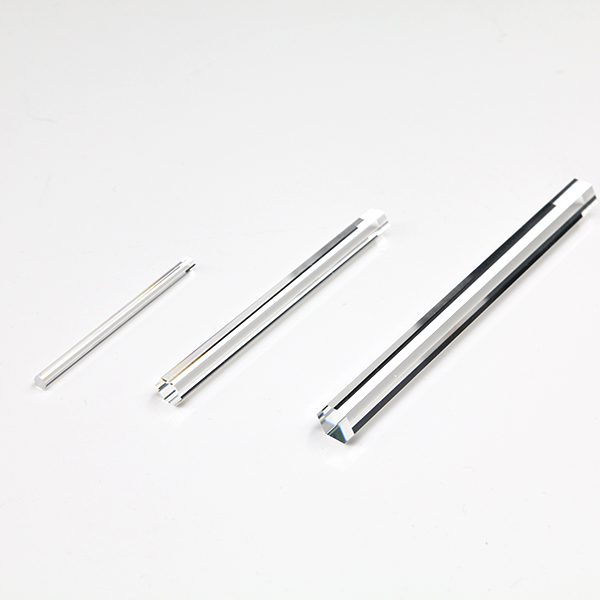

六边形导光管

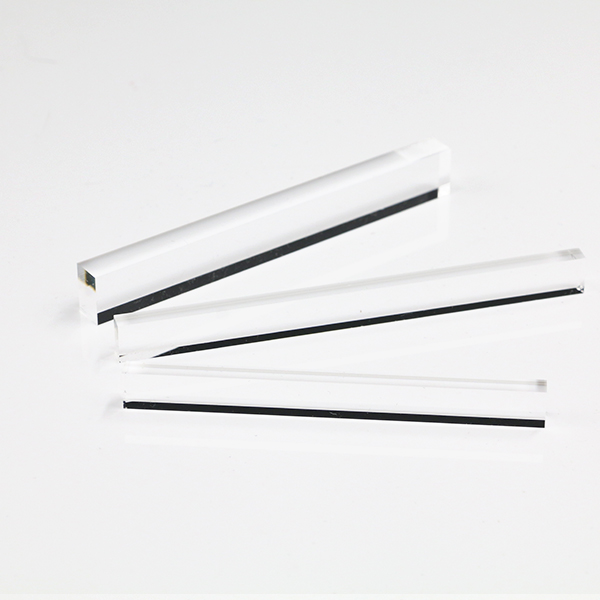

90°导光管
产品参数
| 指标 | 六边形导光管 | 锥形导光管 | 90°透过式导光管 | 45°反射式导光管 |
| 材料 | N-BK7, JGS1, Corning 7980 | |||
| 尺寸范围 | 10mm - 300mm | |||
| 通光孔径 | 基于客户要求设计 | |||
| 尺寸公差 | ±0.02mm | |||
| 平行度 | <3' | |||
| 面型 | 所有面抛光 | |||
| 光洁度 | 端面：20-10 S/D 侧面：60-40 S/D | |||
| 倒边/崩边 | 不倒边，崩边小于0.25mm | |||
| 镀膜 | 基于客户要求设计 | |||
| 环境稳定性 | 低热膨胀系数，良好的环境稳定性 | |||
产品介绍

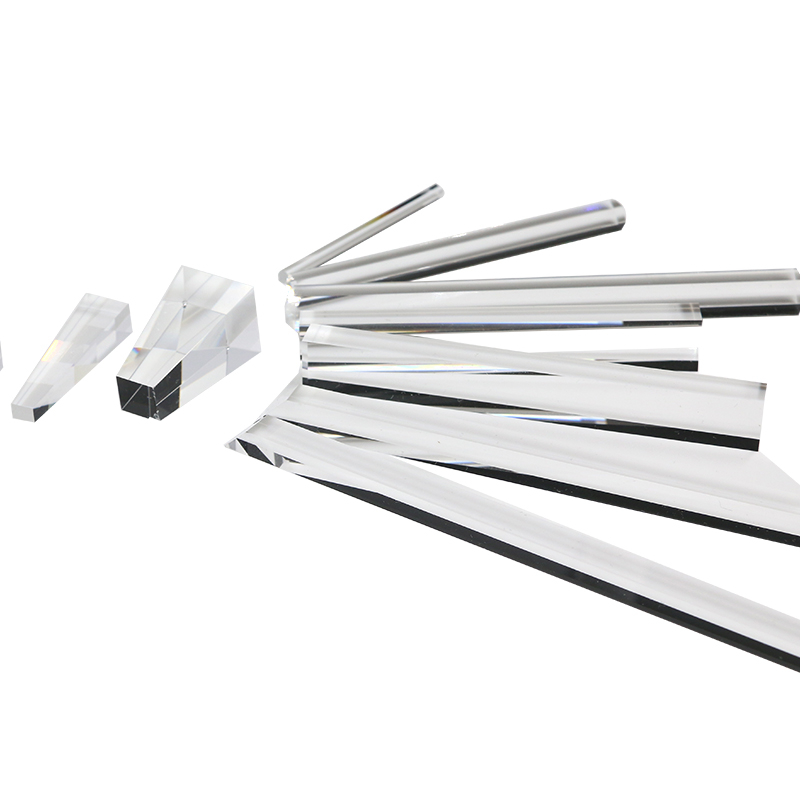

导光管是利用全反射原理，在光导管内部形成全内反射，可以将非均匀光转换成均匀光输出，提高了耦合效率和均匀性，数值孔径是决定了光管长度的关键指标，它和光管长度形成反比关系，高数值孔径需要的长度短，而低数值孔径需要的长度长。
RISING-EO生产的导光管具有光洁度好，光能利用率高和稳定性好等优点，满足在投影显示、照明光源等各类领域的应用。支持样品、和根据您的需求批量定制生产。
六边形导光管：六面孔径，提高通光量，适用于非均匀光源
锥形导光管：按客户要求设计放大倍率，适用于非均匀光源
90°透过式导光管：使光输出均匀化
45°反射式导光管：使光束旋转90°角
