标准具
标准具
产品参数
| 指标 | 固体标准具 | 空气隙标准具 |
| 材料 | Fused Silica, Zerodur | |
| 尺寸公差 | +0/-0.1mm | |
| 厚度公差 | +/-0.01mm | |
| 光洁度 | 10-5 S/D | |
| 面型 | λ/20@632.8nm | |
| 平行度 | ＜0.5 arc sec | |
| 反射率 | 99.60% | |
| FSR | 25GHz-500GHz | |
产品介绍
标准具，又称法布里-珀罗（Fabry-Perot）标准具或干涉滤光片，是一种高分辨干涉分光仪器标准具的工作原理基于多光束干涉现象当光线通过标准具时，会在两个平行镜面之间多次反射和透射，形成多束相干光这些相干光在空间中相互叠加，形成干涉图样通过观测干涉图样的变化，可以实现对光谱的分析和波长的定标它通常由一对平行的高精度平面镜组成，中间留有一定的空气间隙或填充有透明介质标准具的主要用途是进行光谱分析波长定标以及激光模式的选择等标准具根据其结构的不同，可以分为以下两种：
空气隙标准具（AFPE）：其核心是一对平行安置的高精度平面镜，中间留有一定的空气间隙这种标准具的结构简单使用方便，且价格相对较低廉，因此应用广泛

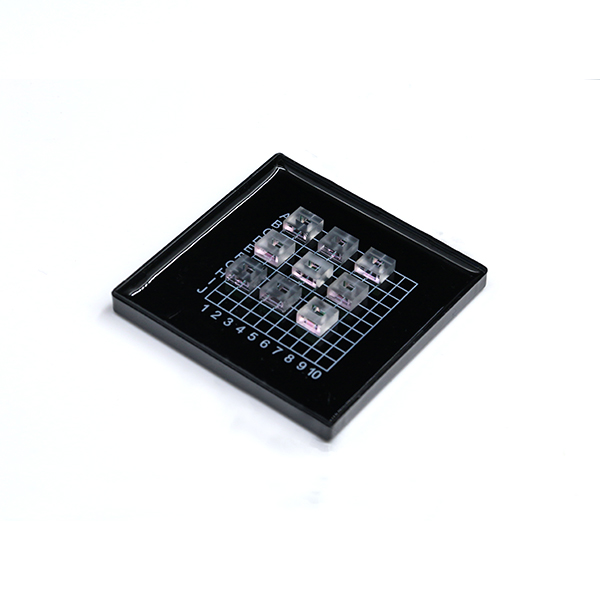

固体介质标准具（SFPE）：与空气隙标准具不同的是，固体介质标准具是单片石英器件其两镜面的平行度在制作过程中得到保证，因此使用特别方便同时，固体介质标准具结构小巧坚实，占据空间很小，因此适用于激光腔内选模光通信中波分复用等场合
